TUTORIAL: Reparación del problema de sonido con el FMPAC en los Phillips NMS 8250/55/80

Este tutorial esta indicado para reparar la distorsión sonora y la bajada de volumen que genera la conexión de un FMPAC en los Phillips NMS 8250/55/80.
Segun el modelo de MSX puede variar el tipo de reparación, si no se dice nada es que sirve para todos. En caso contrario indicaré para que modelo se refiere el comentario. Yo lo he hecho en un NMS 8280 por lo que no puedo asegurar al 100% que en los NMS 8250/55 funcione correctamente.
Todas las fotos son de un NMS 8280, quien tenga otro modelo puede ser que lo que va varíe un poco.
Material necesario:
  • Resistencia 1500 ohmnios (puede que no sea necesaria).
  • Condensador 100μF/10V (Dos en el caso de los NMS 8250/55).
  • Material necesario pera soldar (soldador, estaño, pasta de soldar, etc…).
  • Destornillador estrella.
  • Multímetro (Opcional).

Primero como siempre, desarmamos nuestro MSX. (fig. 1)
fig. 1

Una vez sacada la carcasa también tendremos que desmontar la disquetera (fig. 2) y la placa de vídeo (fig. 3) del nuestro 8280.
No se como están montados los 8250/55, tendrás que investigar un poco como hacerlo

fig. 2

fig. 3
Debajo de todo esto encontraremos la placa madre de nuestro 8280, en el caso de los 8250/55 no se exactamente on esta.
Allí encontraremos (en todos los casos):

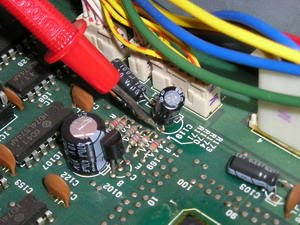

  • La resistencia R174 i el condensador C119. (fig. 4)
fig. 4

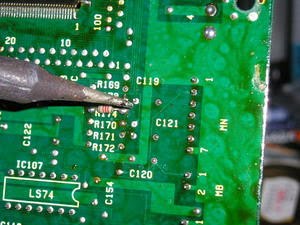

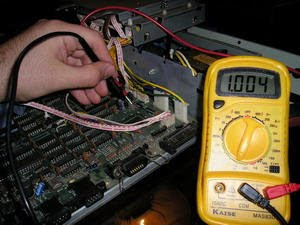

La resistencia R174 es de 2700ohmnios y tendría de ser de 910ohmnios. Para solucionar esto soldaremos una resistencia de 1500ohmnios en paralelo. Mi placa madre era una revisión y ya tenia soldada esta resistencia (fig. 5) con lo que ya me dava un valor aproximado al deseado (fig. 6). Por este motivo os  recomiendo utilitzar un multímetro o aseguraros de que no hi hay ninguna resistencia soldada arreglando este problema.
fig. 5
 fig. 6

El condensador C119 esta colocado con la polaridad inversa a la correcta, se ha de desoldar y soldar en la posición correcta. En la fotografía ya se muestra cambiada de polaridad (fig. 7).
 fig. 7
Ya podemos volver a montar la placa correctamente en su sitio.
Ahora, en la placa de vídeo, hemos de encontrar:

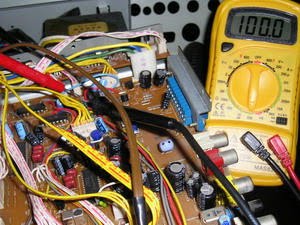

  • En el 8280 la resistencia R426 (fig. 8).
  • En los 8250/55 las resistencias R428 i R429 .

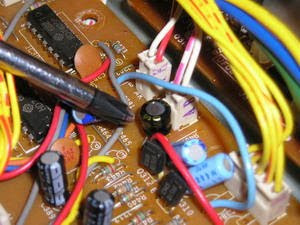

Estas resistencias son de 100ohmnios y han de ser substituidas por el condensador de 100μF/10V con el polo negativo cercano al conector AB (fig. 9)

fig. 8

 fig.9
Ya podemos volver a armar nuestro MSX y podremos comprovar que, después de esta simple modificación, la distorsión y la disminución del sonido ya no son un problema.
Ahora por fin podremos disfrutar del la fantástica música de nuestro cartucho FMPAC!!
Información parcialmente extraída de www.hansotten.com

Autor: Pypo
