Material necesario:
3 RCA hembra para encastar (amarillo, blanco, rojo).
cable de 0,25 mm.
destornillador estrella.
soldador, estaño y decapante.
taladro con brocas varias para metal.
PASOS A SEGUIR:
Desmontar el MSX, solo hay 4 tornillos dos debajo y dos detrás del ordenador. Para retirar la parte superior(el teclado esta atornillado a esta) se tendrá que hacer un poco de palanca en los laterales.

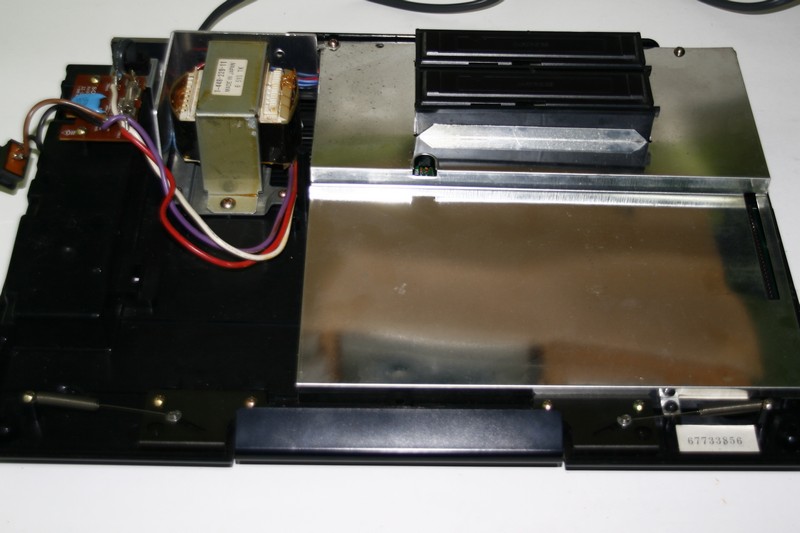

A continuación retiraremos las ranuras de los cartuchos, están sujetos por dos tornillos, uno en cada ranura. La placa metálica de también esta sujetada con varios tornillos.(fig 1)
fig 1
Para retirar la placa solo tendremos que quitar 3 tornillos mas y los conectores de alimentación.
Realizaremos los 3 agujeros para insertar los RCA en la chapa metálica y en el plástico.
Solo será necesario soldar una de las masas de los RCA ya que al ir sujetos los conectores sobre la base metálica esta ya nos servirá de conductor. Y el vivo de cada uno de los conectores.

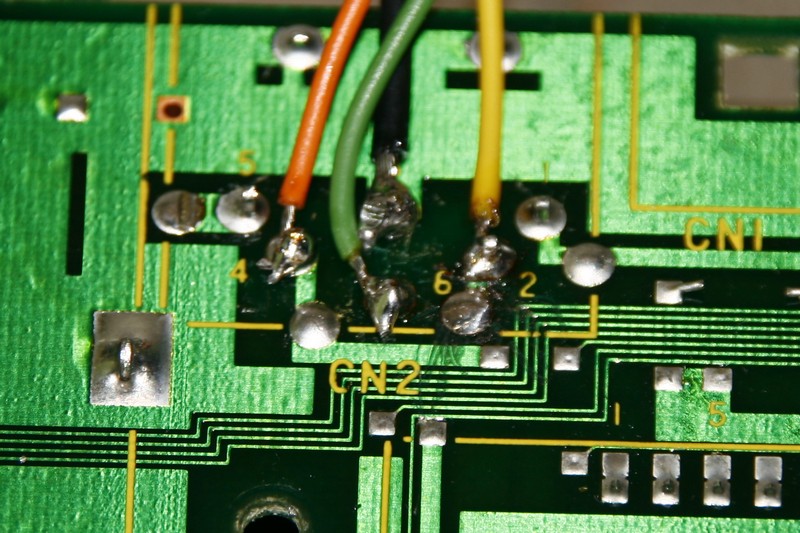

Lo único que quedara sera soldar los cables al la placa, yo he optado por soldarlos en los puntos del conector DIN-6 (Fig 2).
Fig 2

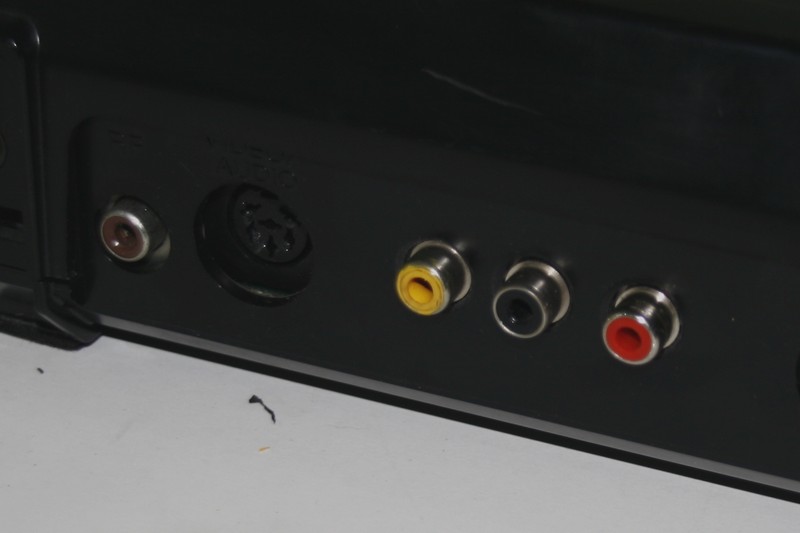

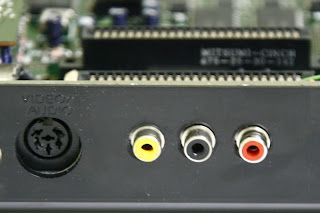

Detalle de la instalación finalizada.
VISTA EXTERIOR DEL CONECTOR DIN-6 EN EL ORDENADOR:
5 1 1 +12V6 2 VIDEO OUT (CONECTOR AMARILLO)
4 2 3 GND3 4 AUDIO LEFT OUT (CONECTOR BLANCO)
5 -6 AUDIO RIGHT OUT (CONECTOR ROJO)
bibliografía:
autor: novi^skt
Es una modificacion bastante sencilla en este caso, en el caso de otros MSX solo hay que cojer y buscar el nombre de los pines del modulador RF que es a donde van A/V y seria posible la misma operacion en otros modelos.
